1 简介（LYBBC-V新型电力设备“锂电变压器变比仪"使用与优点介绍）

   本测试仪是一款新型产品，克服了传统变比电桥测试的缺点，屏幕采用了大屏幕高分辨率液晶显示屏，供电采用锂电供电，方便现场使用。

产品主要应用于变压器的变比组别测试，PT、CT的变比极性测试，测试速度快、准确度高。

2 包装内容（LYBBC-V新型电力设备“锂电变压器变比仪"使用与优点介绍）

收到货运包装箱后，打开包装箱并检查是否有损坏。

如果货运包装箱已损坏，或衬垫材料有压痕，请通知货运公司和离您近的销售处。

请检查您是否在测试仪包装中收到下列物品：

√1台测试仪

√1套测试线（红、黑各一组）

√1个充电器（8.4V）

√1份印刷版用户手册

√1份合格证及出厂测试报告

3 功能特点（LYBBC-V新型电力设备“锂电变压器变比仪"使用与优点介绍）

锂电池供电或者220V交流供电自适应，一次充电，可连续进行100台以上变压器变比组别测试，测试过程简单、方便。

具有盲测功能，即在不知道高低压联结方式时进行变比、组别测试。

在常规变压器、Z型变压器、PT试品测试的基础上增加了CT变比极性测试功能，应用领域更广。

量程宽、精度高，变比测量范围可达10000，且高值10000时测试精度保证0.3%。

具有反接保护、输出短路保护等完善的保护功能。

5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。

配备热敏打印机，便于数据打印。

具有本机存储和优盘存储，方便数据保存。

4 技术指标（LYBBC-V新型电力设备“锂电变压器变比仪"使用与优点介绍）

5 对电池充电（LYBBC-V新型电力设备“锂电变压器变比仪"使用与优点介绍）

        在使用本仪器之前或长时间存放之后或电池电量低时，请使用其随附的充电器对电池至少充电3小时，并且充电时可继续使用本测试仪。电池全部充满后，充电器指示灯由红色变为持续绿色。

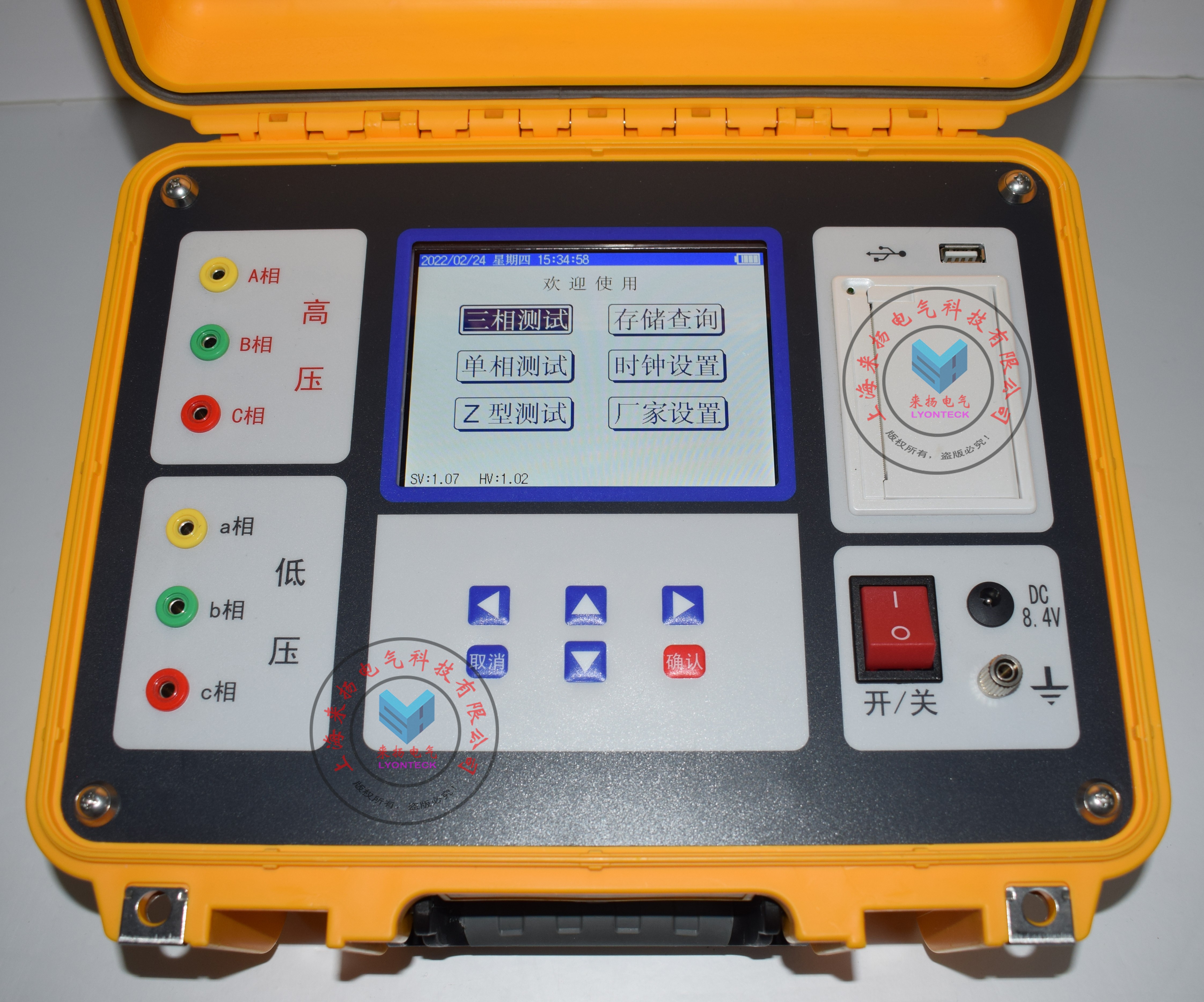

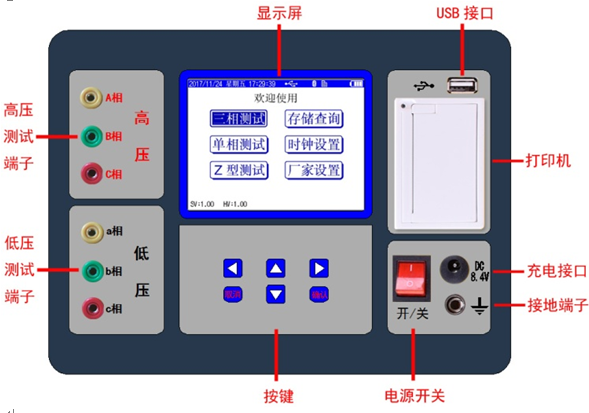

6 产品外观

7 操作使用说明

单相变压器或单相PT测试接线

高压测试端红色测试线的黄、绿测试钳接被测试品的高压端；低压测试端黑色测试线的黄、绿测试钳接被测试品的低压端。

单相CT测试接线

高压测试端红色测试线的黄、绿测试钳接被测试品的二次侧；低压测试端黑色测试线的黄、绿测试钳接被测试品的一次侧。

三相变压器测试接线

高压测试端红色测试线的黄、绿、红测试钳接被测试品高压端的A、B、C相；低压测试端黑色测试线的黄、绿、红测试钳接被测试品低压端的a、b、c相。

智能电量管理

仪器在长时间未操作时，自动调暗液晶背光，以节省电量；仪器带低电量充电提示功能、过放保护功能；仪器电量低时可插充电器充电，并可在充电过程中正常使用仪器。

打印机使用说明

打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。

打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，纸的方向为有药液一面(光滑面)向上；合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。

使用操作

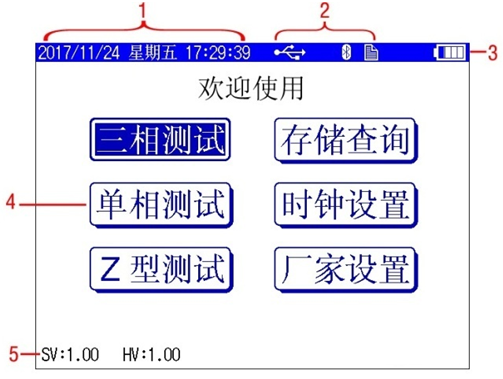

所有测试线接好以后，打开电源开关，仪器初始化后进入“主菜单"屏，如下图所示。

针对功能及操作进行详细说明，其它功能及操作可参考此部分说明。

正常测试：已知高、低压联结方式的情况下，正确输入高、低压联结方式后进行测试。

盲测功能：在不知道高、低压联结方式及组别时可以准确测出变比和组别。

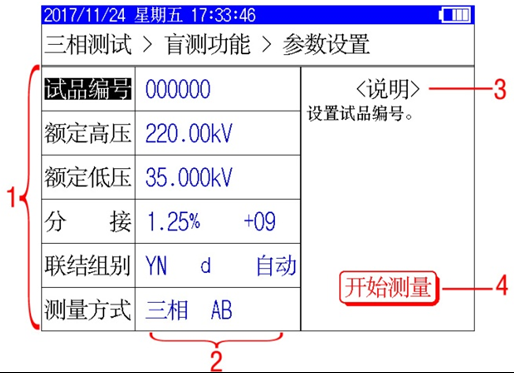

以为例进行说明，进入“盲测功能参数设置"屏，如下图。

在测试过程中，仪器如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。

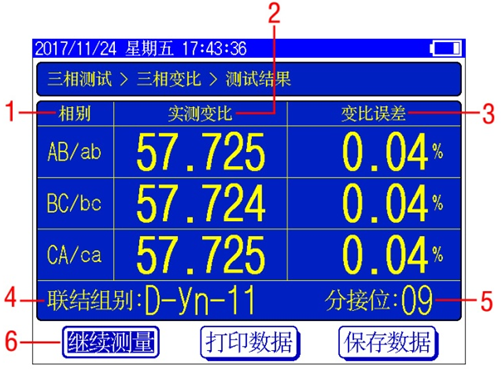

 “三相变比测试结果"屏如下图。
